蔡司雷竞技raybet1 检测圆柱齿轮
通过在软件界面输入齿轮参数，即可实现检测

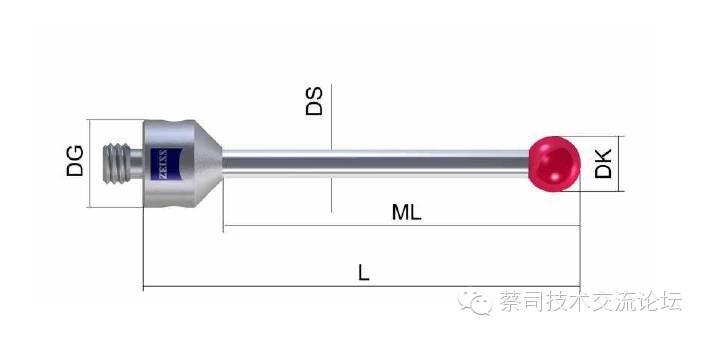

1、蔡司雷竞技raybet1 测针大小的选择：测针的球径D＜Mn，模数越小，测针的直径越小。
测针规格中"ML"表示有效测量长度，测针直径越小，有效测量长度就会越短。
这对测量齿轮的影响在于：齿轮齿向（Lead）方向测量长度越短（Lead测量长度＜ML），但实际产品齿轮高度H可能较大

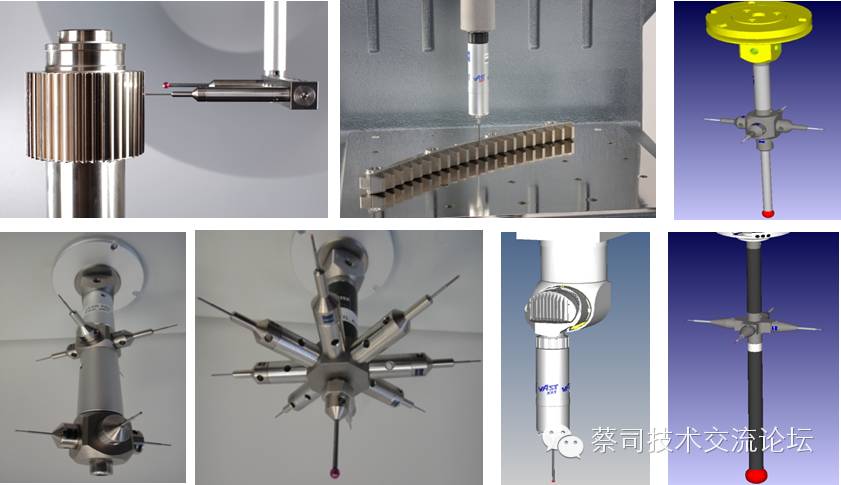

2、蔡司雷竞技raybet1不使用转台检测
适用模数Mn≥1的直齿轮和斜齿轮，其中部分直齿轮可以测量全部齿（测针ML＞直齿轮高度H），斜齿轮检测不测量全部齿

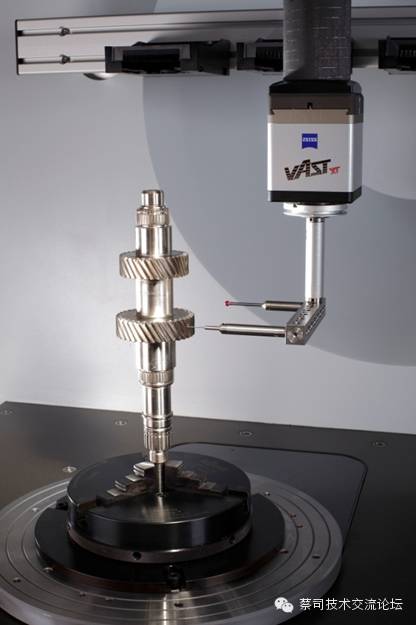

3、蔡司雷竞技raybet1 结合转台检测
适用几乎所有齿轮，重量满足转台承重。直齿和斜齿均可以测量全部齿

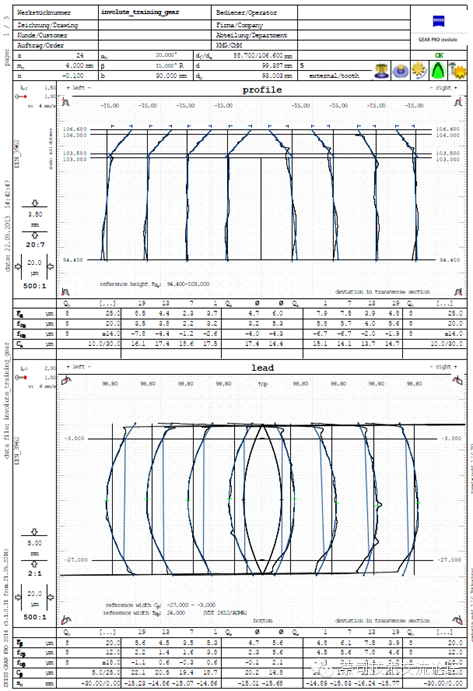

4、齿轮软件检测报告
Profile/齿形: Fa 齿廓总偏差；；ffa 齿廓形状偏差；fHa 齿廓倾斜偏差
Ch 齿形鼓性修正；dc 齿形修正最高点
Lead/齿向: Fb 齿向总偏差；ffb 齿向形状偏差；fHb 齿向倾斜偏差
Cb 齿向鼓性修正；zc 齿形修正最高点

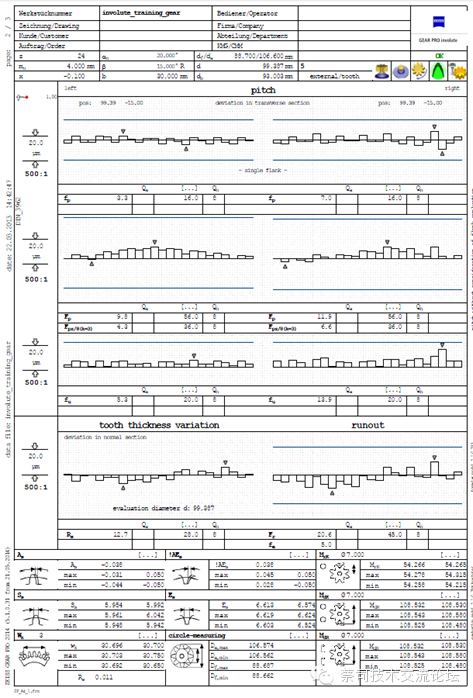

Pitch/周节
Fp 周节累计偏差；fp 单一周节偏差；fu 定距偏差；Fr 跳动
Rs 齿厚偏差；Ss 齿宽；As 齿宽偏差；Es 齿隙宽；AEs 齿隙宽偏差
MrK 半跨球距；MdK 跨球距；MdR 跨棒距
Wk 公法线长度/跨齿距
da 齿顶圆直径；df 齿根圆直径
1、蔡司雷竞技raybet1 测针大小的选择：测针的球径D＜Mn，模数越小，测针的直径越小。
测针规格中"ML"表示有效测量长度，测针直径越小，有效测量长度就会越短。
这对测量齿轮的影响在于：齿轮齿向（Lead）方向测量长度越短（Lead测量长度＜ML），但实际产品齿轮高度H可能较大
2、蔡司雷竞技raybet1不使用转台检测
适用模数Mn≥1的直齿轮和斜齿轮，其中部分直齿轮可以测量全部齿（测针ML＞直齿轮高度H），斜齿轮检测不测量全部齿
3、蔡司雷竞技raybet1 结合转台检测
适用几乎所有齿轮，重量满足转台承重。直齿和斜齿均可以测量全部齿
4、齿轮软件检测报告
Profile/齿形: Fa 齿廓总偏差；；ffa 齿廓形状偏差；fHa 齿廓倾斜偏差
Ch 齿形鼓性修正；dc 齿形修正最高点
Lead/齿向: Fb 齿向总偏差；ffb 齿向形状偏差；fHb 齿向倾斜偏差
Cb 齿向鼓性修正；zc 齿形修正最高点
Pitch/周节
Fp 周节累计偏差；fp 单一周节偏差；fu 定距偏差；Fr 跳动
Rs 齿厚偏差；Ss 齿宽；As 齿宽偏差；Es 齿隙宽；AEs 齿隙宽偏差
MrK 半跨球距；MdK 跨球距；MdR 跨棒距
Wk 公法线长度/跨齿距
da 齿顶圆直径；df 齿根圆直径
