CNAS认证

期间核查的故事

蔡司的测量实验室最近终于获得了CNAS的认证，对于实验室的各项要求也要比以前高很多。其中就有一条，蔡司的实验室雷竞技raybet1 测量机必须定期进行期间核查，来保证精度达标。

对此蔡司有点烦恼，在CNAS认证后对于精度校验的频率要求高了，以前是一年一次校验就可以，现在实验室的机器需要一个季度进行一次精度校验，而平时测量项目又比较多，如果每次找人上门校验的话，需要先走合同流程，再要和工程师约定上门时间，期间还要调整工作计划，那是相当的麻烦。

有没有什么好办法可以解决这个问题？

校验频次变高

测量项目多

上门校验流程繁复

怎么办？？？

蔡司突然发现CMM CHECK装置对于他们而言是一个非常好的选择。

借助CMM Check可以判定蔡司雷竞技raybet1 测量机是否达到DIN EN ISO10360及VDI/VDE2617规定标准。它的主要用途包括：

蔡司雷竞技raybet1功能

检查雷竞技raybet1 测量机探头系统的探测性能

检查雷竞技raybet1 测量机探头系统的扫描性能

检查形状测量时的过滤特性

检查雷竞技raybet1 测量机的线性测量误差

检查带转台雷竞技raybet1 测量机的4轴误差

根据DIN EN ISO 10360第4页和第5页确定探测误差的探测点分布

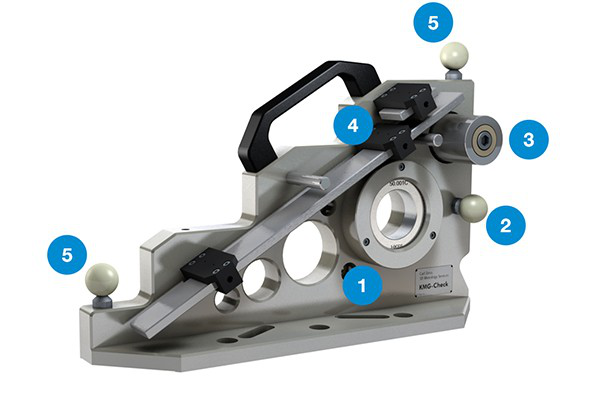

组成

50mm直径的环规

30mm直径的陶瓷标准球

带有10μm和250μm平剖面的

高精度圆柱体—切口柱

长度分别为50mm和400mm的块规

两个30mm 直径的陶瓷标准球（选项）

蔡司如何使用这套装置是来进行设备自检的呢？

根据DIN EN ISO的相关规定，借助CMM Check实现以下自检项目：

通过CMM Check上长度分为为50mm和400mm的两个量块，来检查机器的MPE-E 和E0（俗称机器的线性及空间和重复性）ISO 10360-2；

环规用来检查机器的扫描误差ISO 12181；

标准球用来检查探头的探测误差及扫描误差，也就是MPE-P（球上打25 个点算最大最小半径差）&MPE-THP（扫描四条线，算最大与最小的半径差）ISO 10360-4；

圆柱用来检查机器的滤波功能，上面有两个豁口，此豁口有在选用15&50&150&500 的滤波时有不同的值。

选配的两个球是用来检查机器转台的精度是否符合精度要求。MPE-FR 为径向跳动，MPE-FA 为轴向跳动，MPE-FT 为角向偏差，ISO 10360-3

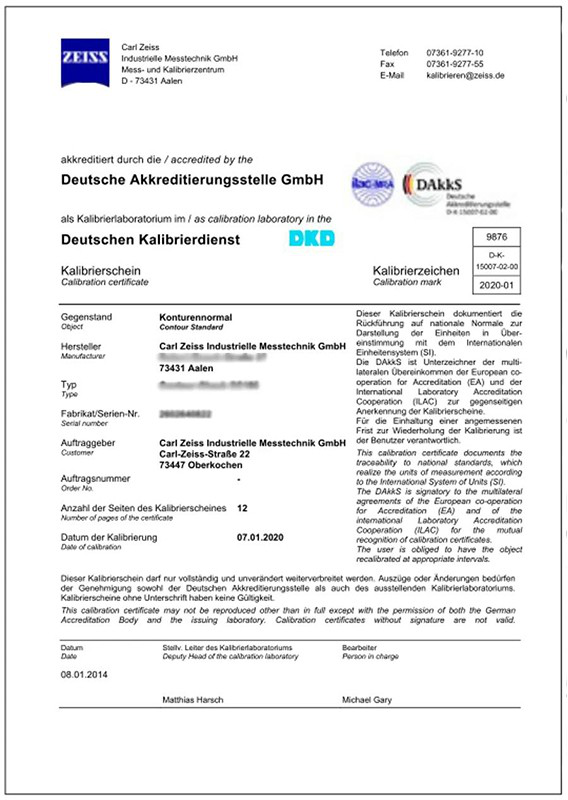

另外CMM CHECK可配备全球认可的DAKKS校准证书，可追溯到国家标准的测量值。

配了此装置之后，蔡司可以在实验室自行对雷竞技raybet1 测量机进行精度校准，这样不仅大大提高了工作效率，时间上也可以自由安排。而当测量产品结果出现和供应商的质量数据有差异的时候，首先也可以排除设备自身精度对质量结果的影响，能更加快速的找到问题的所在之处。

蔡司工业质量解决方案

蔡司CMM Check装置，雷竞技raybet1 测量机系统的诊断器，借助它可以判定蔡司雷竞技raybet1 测量机是否达到DIN EN ISO10360及VDI/VDE2617规定标准。
